| Lugar de origem: | China |
|---|---|
| Marca: | NLD |
| Certificação: | ISO9001 CE FCC |
| Número do modelo: | X6-2 |
| Quantidade de ordem mínima: | 2set |
| Preço: | Negotible |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 20days |
| Termos de pagamento: | L/C, T/T, D/P, D/A |
| Habilidade da fonte: | 100sets/month |
| Nome: | Sistema de energia X8 combinado | Motor: | Motor 100KV 8120 sem escova |
|---|---|---|---|
| Hélice: | 2911 | ESC: | 100A atual máximo máximo |
| Bateria: | 6~12S recomendado | Peso: | 1040g |
| Destacar: | Peças do UAV de ISO9001 X8,Peças do UAV de ISO9001 100KV,Hélice do FCC 2911 |
||

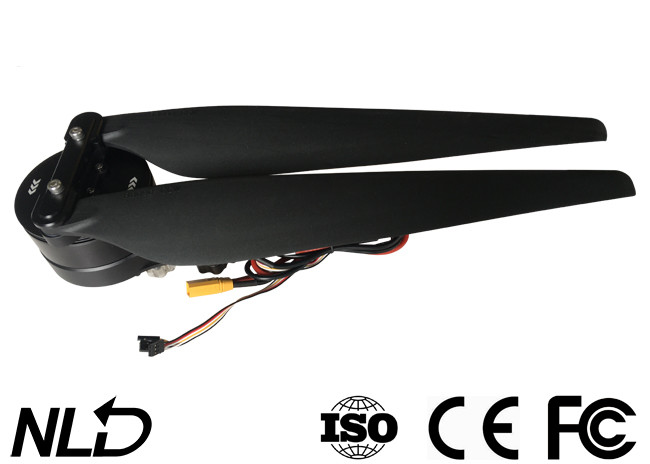

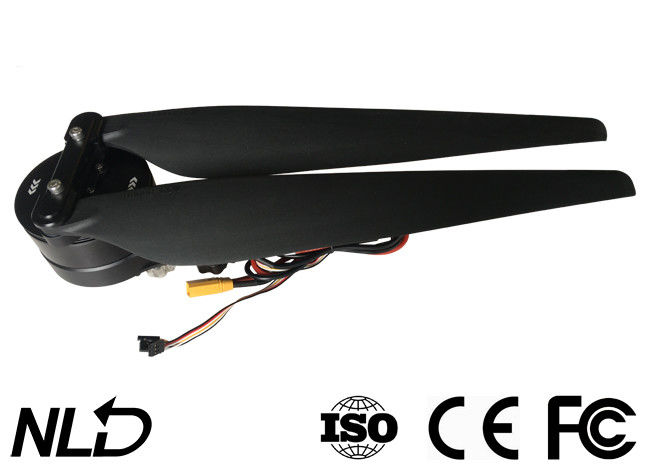

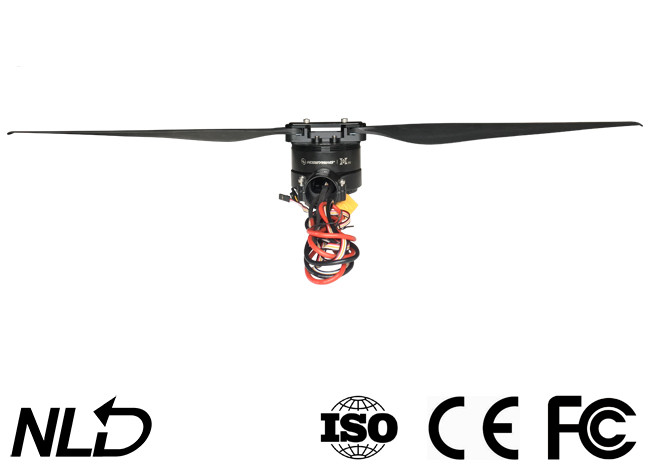

X8 8120 motor sem escova 100KV com ESC 80A, 2911 hélice, braço 30/35mm do tubo da fibra do carbono, peso 1040g
Projeto modular fácil manter
As características de sistema da propulsão X8 um projeto modular. Quando é danificado, você pode mudar a parte danificada gosta
lâminas (únicas ou dois), o adaptador da hélice, ou o poder integrado combinado (ESC+motor) facilmente e rapidamente.
Atualizações regulares dos firmware
Gratuitamente
Você pode promover o ESC com o software da RELAÇÃO de Hobbywing USB, uma caixa do programa do LCD (o artigo vendeu separadamente) e um portátil. Hobbywing atualiza seus firmware do ESC que dão regularmente o promoveu características mais frequentemente quando disponível.
Resistência de impacto super
O quadro CNC-feito à máquina de grande resistência da liga de alumínio combinado com o projeto aperfeiçoado da estrutura para proteger eficazmente os componentes do motor, para fazer o motor realmente impacto-resistente, e para reduzir extremamente a possibilidade de deformação/mau funcionamento da estrutura causados pela gota ou pela batida.
Sistema de propulsão integrado & pronto para uso
O sistema de propulsão X6, que integra o motor, a montagem do ESC, da hélice e do motor (com o adaptador de tubo 30 to-28 opcional, é compatível com os tubos do braço da fibra do carbono do diâmetro de 28mm&30mm) junto, é fácil de montar e usar-se.
Nota: com a hélice 2388 dobrável, o sistema de propulsão é capaz de levar a carga de 3~5KG (de que é 18~30KG para um hexacopter).
sistema de propulsão perfeito FOC-baseado do algoritmo de PMSM
O FOC (controle orientado campo) - baseou o algoritmo de PMSM (motor síncrono de ímã permanente), um algoritmo aperfeiçoado para melhorar o desempenho colaborador do ESC, o motor & a hélice, faz a motor-hélice mais equilibrada e cria um sistema da propulsão caracteriza a estabilidade, a confiança e a eficiência altas.
Nota: comparando com os motores de BLDC, o PMSM tem muitas vantagens como o tamanho de baixo nível de ruído, pequeno, a densidade de poder superior, o baixo torque de pulsação, e a precisão de controle alta.
Impermeável super
O sistema de propulsão X8 é impermeável ao padrão IPX7. É aplicável a quase todas as condições de trabalho ásperas (para aplicações agrícolas) como a água da chuva, os inseticidas, o pulverizador de sal, a alta temperatura, a areia e a poeira. Combinado com as tomadas na parte inferior da montagem do motor.
(nota: projeto patenteado), você pode diretamente enxaguar o sistema com depois de uso da água fresca.
indicador do diodo emissor de luz do Alto-brilho
O sistema de propulsão X8 igualmente contém um indicador do diodo emissor de luz do alto-brilho, você pode escolher a cor clara ou desabilitá-la. Pode fornecer a informação sobre o estado de trabalho do sistema e enviar um aviso quando toda a edição anormal ocorre, que melhorar significativamente a segurança do sistema.
Hélice alta da pressão & da eficiência
A hélice 3090 feita da fibra de grande resistência especial do carbono é contínua e leve, e garante a grande consistência e o equilíbrio dinâmico excelente. A forma aerodinâmica aperfeiçoada e o projeto original da ponta de lâmina combinados com o projeto eletromagnético aperfeiçoado adotado pelo motor e o algoritmo da eficiência elevada FOC (o campo orientou o controle) executado pela garantia do ESC a pressão & a eficiência altas do sistema de propulsão.
| Motor | 1 | ESC | 1 |
| Hélice | 1set | Montagem do motor | 1 |
| Parafusos | 1set | Grupo do diodo emissor de luz | 1 |
| Adaptador de tubo | 1 | 30mm a 35mm |
Especificações
15.3kg/Axis de Máximo Empurrão (48V, nível do mar)
Bateria recomendada 12S LiPo de LiPo
Peso de decolagem recomendado 5 kg/Axis (48V, nível do mar)
Peso combinado 1040g
Avaliação impermeável IPX7
Temperatura de funcionamento -20℃~65℃
Motor
Tamanho do estator: 81*20mm
Quilovolt que avalia 100KV
O.D do tubo φ30mm/φ35mm da fibra do carbono (o adaptador do *Tube será precisado)
Carregando o rolamento de esferas de NSK (impermeável)
ESC
| Bateria recomendada de LiPo | 6-12S LiPo | Nível de sinal entrado de PWM | 3.3v/5v (compatível) |
| Frequência do sinal do regulador de pressão | 50-500Hz | Largura de pulso de funcionamento | 1100~1940μs |
| Tensão entrada máxima | 52.2V | Corrente entrada máxima (Cont.) | 80 A (com a boa dissipação de calor) |
| BEC | Construído dentro | Corrente máxima máxima (10s) | 100 A (com a boa dissipação de calor) |
| Furos de montagem do bocal | φ28.4mm-2*M3 | ||
Hélice
Diameter×Pitch 2911
Peso 180g
Introdução
O sistema de energia X8 sem escova é um sistema de energia capaz de levar uma carga de 5~7kg (por
rotor) para zangões agrícolas. Pode fornecer a pressão até de 15.3kg e de fósforo 30/35mm
braços do tubo da fibra do carbono. É impermeável um dustproof a IPX7 padrão e resistente a
água da chuva, inseticidas, pulverizador de sal, areia, poeira, lama, solo arenoso, alta temperatura e impacto. Ele
igualmente caracteriza o algoritmo usado aperfeiçoando o sistema do ESC & do motor de FOC e fazendo
o sistema mais equilibrado, proteções múltiplas gosta poder-na detecção do auto, poder-em
aprisionamento anormal da tensão, da sobrecarga e do motor, e a função de saída dos dados do tempo real.
Atenção
• Mantenha sempre seu Dr. um longe da multidão, linhas elétricas de alta tensão e os obstáculos, voam o seu
zangão de acordo com normas de segurança relevantes.
• Nunca aproxime-se a hélice otating de alta velocidade & o motor de r, se não você pode obter ferido.
• Verifique se todas as peças AR e nas boas condições antes do uso de e. Se existe qualquer parte danificada,
contacte por favor a fábrica para a substituição.
• Verifique se qualquer SCR ew para conectar as peças é fraco e os motores AR e horizontais antes
cada voo.
• O diâmetro furado do braço para o sistema de energia X8 é 35mm, se você formiga de w para usar
o tubo de 30mm, a seguir instala o adaptador de tubo (incluído na caixa do oduct do PR) no PR que ojecting
tubo na montagem do motor primeiramente.
• Você pode mudar a cor clara do grupo do diodo emissor de luz. Nesse caso, você precisa de desmontar
tampa leve e para deslizar em conformidade os interruptores de MERGULHO.
• Você pode enxaguar o motor com água do esh do franco após cada voo para mantê-lo limpo.
A instalação do sistema de energia
• O sistema de energia inteiro foi montado antes que e que sae da fábrica, ele esteja pronto para uso
e você pode diretamente montá-lo em seu zangão agrícola conforme o sentido da rotação
(CW/CCW) marcou no motor.
• O diâmetro furado (do braço) é 35mm, se você quer usar os 30mm a Turquia para ser, a seguir tubo
o adaptador será necessário.
• (Preto/vermelho/branco) o cabo da tri cor é para dados outputting & atualização de firmware do ESC,
(branco/preto) o cabo bicolor é o cabo de sinal do regulador de pressão, e o fio amarelo é o RPM
fio da saída do sinal.
• O wir e do sinal de dados é outputting a entrada do ottle do thr, saída do regulador de pressão, motor RPM, entrada
corrente atual, de saída, tensão de entrada, temperatura do capacitor, temperatura do MOS, e etc.
• A escala do regulador de pressão do ESC é fixada em 1100~1940μs.
