| Lugar de origem: | China |
|---|---|
| Marca: | NLD |
| Certificação: | ISO9001 CE FCC |
| Número do modelo: | X8 |
| Quantidade de ordem mínima: | 2set |
| Preço: | Negotible |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 20days |
| Termos de pagamento: | L/C, T/T, D/P, D/A |
| Habilidade da fonte: | 100sets/month |
| Nome: | Sistema de energia X8 | Carga recomendada: | 5~7kgs |
|---|---|---|---|
| Pressão máxima: | 15.3kgs | Bateria: | 6~12S |
| Cont. atual: | boa dissipação de calor 80A | Corrente máxima: | boa dissipação de calor 100A |
| Realçar: | Peças do UAV IPX7,Peças Dustproof do UAV IPX7,Sistema de energia X8 impermeável |
||

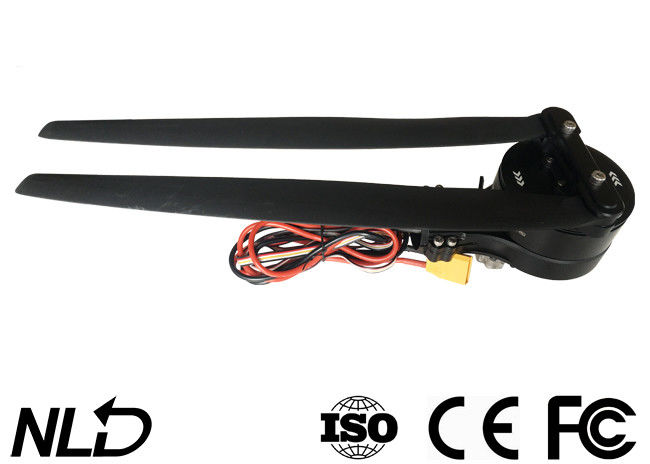

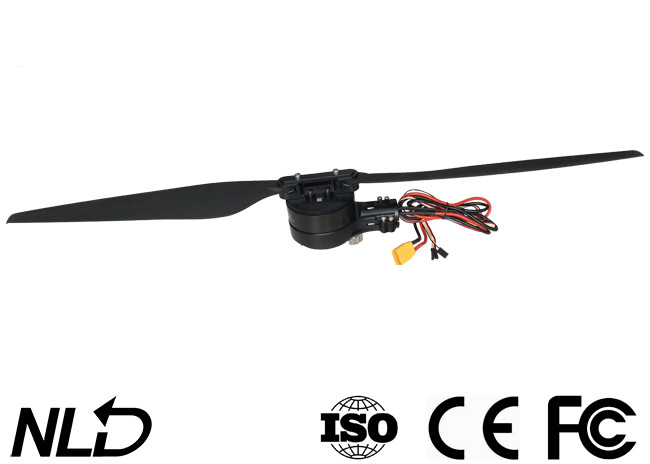

Sistema de energia sem escova do motor X8 para a carga 5~7kgs do zangão do UAV da agricultura até 15.3kgs IPX7 Dustproof impermeável
Parâmetros avançados
| Tensão (V) | Hélice | Regulador de pressão (%) | Empurre | Ampère (A) | Poder (W) | Eficiência (g/W) |
| 48V (12S LIPO) |
Hélice dobrável de 30,5 polegadas
|
44% | 3012 | 3,5 | 231,1 | 13,0 |
| 51% | 4009 | 7,1 | 346,9 | 11,6 | ||
| 56% | 5032 | 9,6 | 471,6 | 10,7 | ||
| 60% | 6000 | 12,6 | 615,0 | 9,8 | ||
| 64% | 6978 | 15,8 | 769,7 | 9,1 | ||
| 68% | 8009 | 19,6 | 957,6 | 8,4 | ||
| 72% | 9009 | 23,4 | 1144,1 | 7,9 | ||
| 76% | 9970 | 27,7 | 1350,8 | 7,4 | ||
| 80% | 10984 | 32,4 | 1579,1 | 7,0 | ||
| 84% | 12036 | 37,2 | 1812,5 | 6,6 | ||
| 87% | 12962 | 41,7 | 2031,8 | 6,4 | ||
| 94% | 14954 | 51,7 | 2520,3 | 5,9 | ||
| 100% | 16183 | 60,6 | 2944,2 | 5,5 |
Introdução
O sistema de energia X8 sem escova é um sistema de energia capaz de levar uma carga de 5~7kg (pelo rotor) para zangões agrícolas. Pode fornecer a pressão até de 15.3kg e de braços do tubo da fibra do carbono do fósforo 30/35mm. É impermeável um dustproof a IPX7 padrão e resistente à água da chuva, aos inseticidas, ao pulverizador de sal, à areia, à poeira, à lama, ao solo arenoso, à alta temperatura e ao impacto. Igualmente caracteriza o algoritmo usado aperfeiçoando o ESC de FOC & o sistema do motor e a fatura do sistema mais equilibrado, proteções múltiplas gostam poder-na detecção do auto, poder-no aprisionamento anormal da tensão, da sobrecarga e do motor, e na função de saída dos dados do tempo real.
Atenção
• Mantenha sempre seu Dr. um longe da multidão, linhas elétricas de alta tensão e os obstáculos, voam seu zangão de acordo com normas de segurança relevantes.
• Nunca aproxime-se a hélice otating de alta velocidade & o motor de r, se não você pode obter ferido.
• Verifique se todas as peças AR e nas boas condições antes do uso de e. Se existe qualquer parte danificada, contacte por favor a fábrica para a substituição.
• Verifique se qualquer SCR ew para conectar as peças é fraco e os motores AR e horizontais antes de cada voo.
• O diâmetro furado do braço para o sistema de energia X8 é 35mm, se você formiga de w para usar o tubo de 30mm, a seguir instala o adaptador de tubo (incluído na caixa do produto) no tubo ojecting do PR na montagem do motor primeiramente.
• Você pode mudar a cor clara do grupo do diodo emissor de luz. Nesse caso, você precisa de desmontar a tampa leve e de deslizar em conformidade os interruptores de MERGULHO.
• Você pode enxaguar o motor com água do esh do franco após cada voo para mantê-lo limpo.
Especificações
| Máximo Empurrão | 15.3kg/Axis (48V, nível do mar) | Bateria recomendada de LiPo | 12S LiPo |
| Peso de decolagem recomendado | 5-7kg/Axis (48V, nível do mar) | Peso combinado | 1040g |
| Avaliação impermeável | IPX7 | Temperatura de funcionamento | -20℃~50℃ |
Motor
| Tamanho do estator | 81*20mm |
| Avaliação do quilovolt | 100KV |
| O.D do tubo da fibra do carbono | φ30mm/φ28mm (o adaptador do *Tube será precisado) |
| Rolamento | Rolamento de esferas de NSK (impermeável) |
ESC
| Bateria recomendada de LiPo | 6-12S LiPo | Nível de sinal entrado de PWM | 3.3v/5v |
| Frequência do sinal do regulador de pressão | 50-500Hz | Largura de pulso de funcionamento | 1100~1940μs fixou ou não pode ser programado |
| Tensão entrada máxima | 52.2V | Corrente entrada máxima | 80 A |
| BEC | Construído dentro | Corrente máxima máxima | 100 A |
| Furos de montagem do bocal | φ28.4mm-2*M3 | ||
Hélice
Diameter×Pitch 3090
Peso 180g
A instalação do sistema de energia
• O sistema de energia inteiro esteve montado antes que e que sae da fábrica, ele esteja pronto para uso e você pudesse diretamente a montar em seu zangão agrícola conforme o sentido da rotação (CW/CCW) marcasse no motor.
• O diâmetro furado (do braço) é 35mm, se você quer usar os 30mm a Turquia para ser, a seguir adaptador de tubo será necessário.
• (Preto/vermelho/branco) o cabo da tri cor é para dados outputting & atualização de firmware do ESC, (branco/preto) o cabo bicolor é o cabo de sinal do regulador de pressão, e o fio amarelo é o fio da saída do sinal do RPM.
• O wir e do sinal de dados é outputting a entrada do ottle do thr, a saída do regulador de pressão, o motor RPM, a corrente de entrada, a corrente de saída, a tensão de entrada, a temperatura do capacitor, a temperatura do MOS, e etc.
• A escala do regulador de pressão do ESC é fixada em 1100~1940μs.
