| Lugar de origem: | China |
|---|---|
| Marca: | NLD |
| Certificação: | ISO9001 CE FCC |
| Número do modelo: | X9 |
| Quantidade de ordem mínima: | 2set |
| Preço: | Negotible |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 20days |
| Termos de pagamento: | L/C, T/T, D/P, D/A |
| Habilidade da fonte: | 100sets/month |
| nome: | X9 | Peso de decolagem: | 7~9.5kgs |
|---|---|---|---|
| Máximo Empurrão: | 19.2kgs | Bateria: | 12s |
| CORRENTE DE ENTRADA DO MAX: | 120A | Corrente máxima máxima: | 150A |
| Destacar: | Peças do UAV ISO9001,Peças do UAV do FCC,Sistema de energia X9 |
||

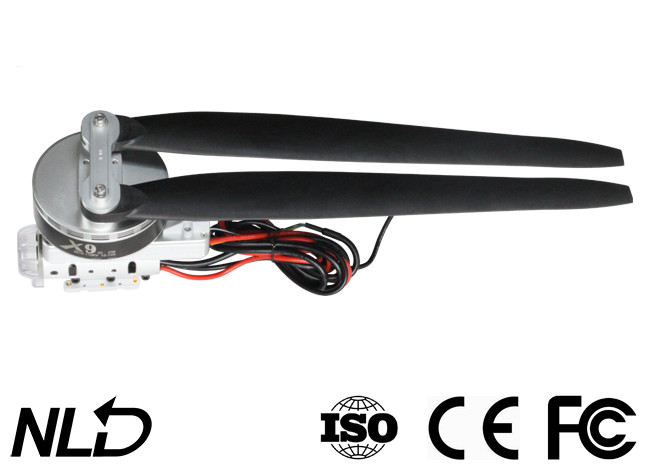

Sistema de energia X9 para o peso de decolagem 7~9.5kgs do zangão da agricultura até 19.2kgs impermeável e Dustproof
Carga grande super
A pressão máxima pela linha central pode alcançar 22.5kg ao emparelhar o sistema de energia de x9B combinado que caracteriza um ESC de FOC (controle orientado campo) com uma hélice dobra-capaz de 34 polegadas; este combinado é aplicável (7-9.5kg/axis) aos zangões resistentes como um quadcopter com uma carga de 16kg.
Furos & fio funcionais auxiliares do parafuso
Os furos do parafuso invertidos (para o bocal de instalação e de fixação) na parte inferior do sistema de energia x9 combinado e do ESC centrífugo escovado incorporado do bocal (que podem ser conectados ao bocal através do fio) simplificam a instalação para uns zangões mais agrícolas.
Calor-dissipação proeminente & projeto Impacto-resistente
O projeto integrado, que aumenta a área para que a condução de calor permita o uso de um poder mais alto (/input), combinado com o fã centrífugo no rotor do motor para fazer a operação mais seguro combinado do sistema de energia de x9B do.
O projeto impacto-resistente abaixo do ESC absorve o impacto para proteger o motor & o ESC e para reduzir dano ao combinado causado por impactos.
Parâmetros avançados
| Tensão (V) | Hélice | Regulador de pressão (%) | Empurre | Ampère (A) | Poder (W) | Velocidade (RPM) | Eficiência (g/W) |
| 46V (12S LIPO) |
Hélice dobrável de 34 polegadas
|
40% | 5005 | 9,6 | 444,2 | 1763 | 11,27 |
| 45% | 5998 | 12,8 | 591,5 | 1946 | 10,14 | ||
| 50% | 7248 | 17 | 789,4 | 2139 | 9,18 | ||
| 52% | 7923 | 19,1 | 885,0 | 2218 | 8,95 | ||
| 54% | 8495 | 21,2 | 982,8 | 2287 | 8,64 | ||
| 56% | 9018 | 23,7 | 1094,8 | 2372 | 8,24 | ||
| 58% | 9498 | 25,5 | 1183,8 | 2432 | 8,02 | ||
| 60% | 10143 | 28,0 | 1301,2 | 2515 | 7,80 | ||
| 62% | 10769 | 30,6 | 1422,9 | 2590 | 7,57 | ||
| 64% | 11493 | 34,2 | 1578,6 | 2671 | 7,28 | ||
| 66% | 12136 | 37,1 | 1716,7 | 2738 | 7,07 | ||
| 68% | 13004 | 41,0 | 1896,7 | 2818 | 6,86 | ||
| 70% | 13646 | 44,1 | 2048,1 | 2889 | 6,66 | ||
| 75% | 15198 | 53,5 | 2470,0 | 3075 | 6,15 | ||
| 80% | 17500 | 66,4 | 3073,1 | 3271 | 5,69 | ||
| 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790,4 | 3697 | 4,80 |
Introdução

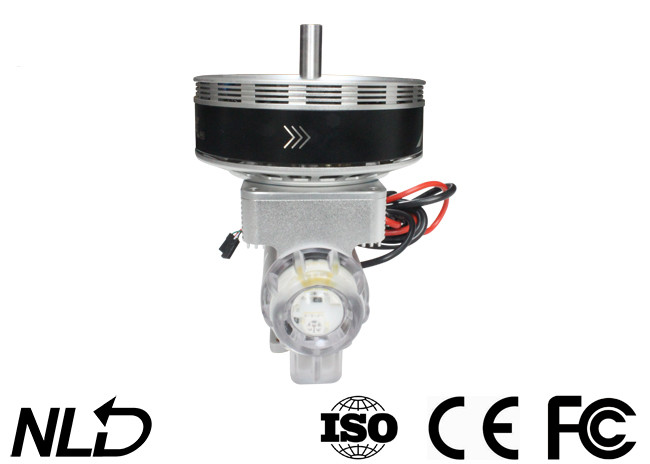

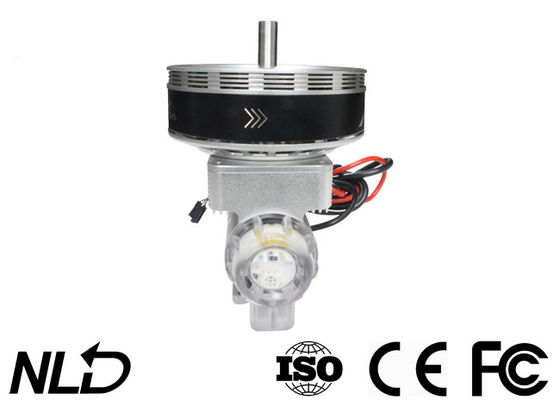

O sistema de energia X9 sem escova é um sistema de energia capaz de levar uma carga de 7~9.5kg (pelo rotor) para zangões agrícolas. Pode fornecer a pressão até de 19.2kg e de braços do tubo da fibra do carbono do fósforo 40mm. É impermeável um dustproof a IPX7 padrão e resistente à água da chuva, aos inseticidas, ao pulverizador de sal, à areia, à poeira, à lama, ao solo arenoso, à alta temperatura e ao impacto. Igualmente caracteriza o algoritmo usado aperfeiçoando o ESC de FOC & o sistema do motor e a fatura do sistema mais equilibrado, proteções múltiplas gostam poder-na detecção do auto, poder-no aprisionamento anormal da tensão, da sobrecarga e do motor, e na função de saída dos dados do tempo real.
Atenção
• Mantenha sempre seu zangão longe da multidão, linhas elétricas de alta tensão e os obstáculos, voam seu zangão de acordo com normas de segurança relevantes.
• Nunca aproxime-se a hélice otating de alta velocidade & o motor de r, se não você pode obter ferido.
• Verifique se todas as peças AR e nas boas condições antes do uso de e. Se existe qualquer parte danificada, contacte por favor a fábrica para a substituição.
• Verifique se qualquer SCR ew para conectar as peças é fraco e os motores AR e horizontais antes de cada voo.
• O diâmetro furado do braço para o sistema de energia X9 é 40mm.
• Você pode mudar a cor clara do grupo do diodo emissor de luz. Nesse caso, você precisa de desmontar a tampa leve e de deslizar em conformidade os interruptores de MERGULHO.
• Você pode enxaguar o motor com água do esh do franco após cada voo para mantê-lo limpo.
Especificações
| Máximo Empurrão | 19.2kg/Axis (46V, nível do mar) | Bateria recomendada de LiPo | 12S LiPo |
| Peso de decolagem recomendado | 7-9.5kg/Axis (46V, nível do mar) | Peso combinado | 1400g |
| Avaliação impermeável | IPX7 | Temperatura de funcionamento | -20℃~55℃ |
Motor
| Tamanho do estator | 96*16mm |
| Avaliação do quilovolt | 110KV |
| O.D do tubo da fibra do carbono | φ40mm |
| Rolamento | Rolamento impermeável importado |
ESC
| Bateria recomendada de LiPo | 6-12S LiPo | Nível de sinal entrado de PWM | 3.3v/5v (compatível) |
| Frequência do sinal do regulador de pressão | 50-500Hz | Largura de pulso de funcionamento | 1100~1940μs fixou ou não pode ser programado |
| O máximo entrou a tensão | 52.2V | O máximo entrou atual | 120 A |
| BEC | Construído dentro | Corrente máxima máxima | 150 A |
| Furos de montagem do bocal | φ28.4mm-2*M3 | ||
Hélice
Diameter×Pitch 34.7x11inch
A instalação do sistema de energia
• O sistema de energia inteiro esteve montado antes que e que sae da fábrica, ele esteja pronto para uso e você pudesse diretamente a montar em seu zangão agrícola conforme o sentido da rotação (CW/CCW) marcasse no motor.
• O diâmetro furado (do braço) é 40mm.
• (Preto/vermelho/branco) o cabo da tri cor é para dados outputting & atualização de firmware do ESC, (branco/preto) o cabo bicolor é o cabo de sinal do regulador de pressão, e o fio amarelo é o fio da saída do sinal do RPM.
• O wir e do sinal de dados é outputting a entrada do ottle do thr, a saída do regulador de pressão, o motor RPM, a corrente de entrada, a corrente de saída, a tensão de entrada, a temperatura do capacitor, a temperatura do MOS, e etc.
• A escala do regulador de pressão do ESC é fixada em 1100~1940μs.
