| Lugar de origem: | China |
|---|---|
| Marca: | NLD |
| Certificação: | ISO9001 CE FCC |
| Número do modelo: | X6-2 |
| Quantidade de ordem mínima: | 2set |
| Preço: | Negotible |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 20days |
| Termos de pagamento: | L/C, T/T, D/P, D/A |
| Habilidade da fonte: | 100sets/month |
| Nome: | Motopropulsor X6 | Motor: | 180KV 6215 sem escova |
|---|---|---|---|
| Hélice: | 2388 | ESC: | 100A atual máximo |
| Bateria recomendada: | 6~12S | Peso: | 720g |
| Realçar: | 6215 peças do zangão,Peças do zangão de ISO9001 X6,Produtos sem escova do uav do motor ISO9001 |
||

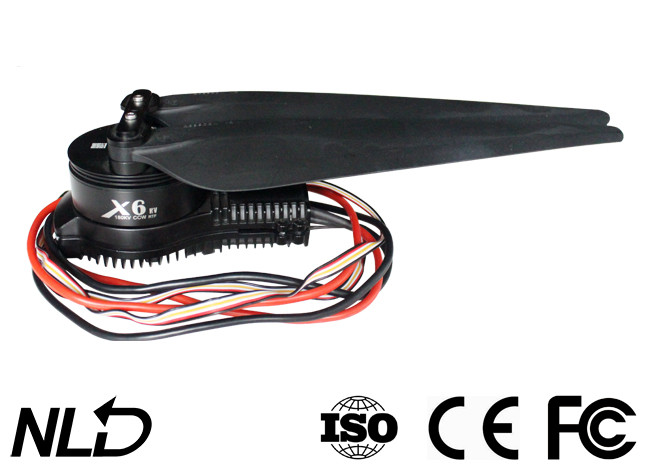

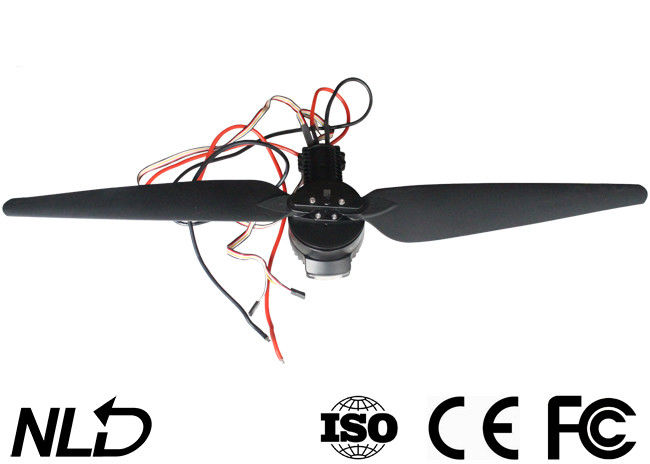

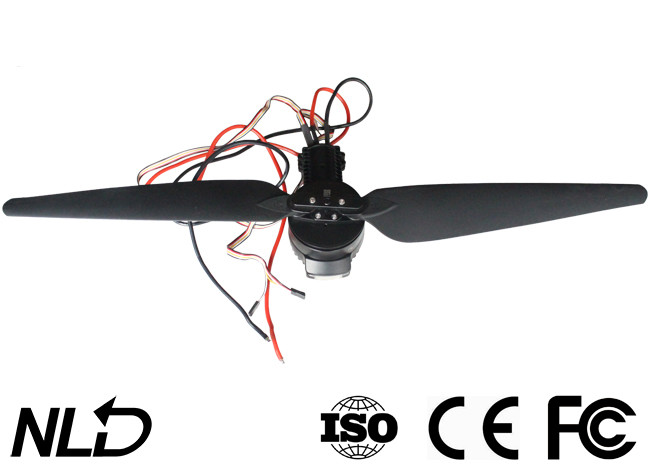

Pro X6 6215 motor sem escova de XRotor 180KV com ESC 80A, 2388 hélice, braço 28/30mm do tubo da fibra do carbono do fósforo
Sistema de propulsão integrado & pronto para uso
O sistema de propulsão X6, que integra o motor, a montagem do ESC, da hélice e do motor (com o adaptador de tubo 30 to-28 opcional, é compatível com os tubos do braço da fibra do carbono do diâmetro de 28mm&30mm) junto, é fácil de montar e usar-se.
Nota: com a hélice 2388 dobrável, o sistema de propulsão é capaz de levar a carga de 3~5KG (de que é 18~30KG para um hexacopter).
sistema de propulsão perfeito FOC-baseado do algoritmo de PMSM
O FOC (controle orientado campo) - baseou o algoritmo de PMSM (motor síncrono de ímã permanente), um algoritmo aperfeiçoado para melhorar o desempenho colaborador do ESC, o motor & a hélice, faz a motor-hélice mais equilibrada e cria um sistema da propulsão caracteriza a estabilidade, a confiança e a eficiência altas.
Nota: comparando com os motores de BLDC, o PMSM tem muitas vantagens como o tamanho de baixo nível de ruído, pequeno, a densidade de poder superior, o baixo torque de pulsação, e a precisão de controle alta.
Impermeável super
O sistema de propulsão X6 é impermeável ao padrão IPX7. É aplicável a quase todas as condições de trabalho ásperas (para aplicações agrícolas) como a água da chuva, os inseticidas, o pulverizador de sal, a alta temperatura, a areia e a poeira. Combinado com as tomadas na parte inferior da montagem do motor.
(nota: projeto patenteado), você pode diretamente enxaguar o sistema com depois de uso da água fresca.
indicador do diodo emissor de luz do Alto-brilho
O sistema de propulsão X6 igualmente contém um indicador do diodo emissor de luz do alto-brilho, você pode escolher a cor clara ou desabilitá-la. Pode fornecer a informação sobre o estado de trabalho do sistema e enviar um aviso quando toda a edição anormal ocorre, que melhorar significativamente a segurança do sistema.
Hélice alta da pressão & da eficiência
A hélice 2388 feita da fibra de grande resistência especial do carbono é consistência contínua e clara, e do guaranteesgreat e equilíbrio dinâmico excelente. A forma aerodinâmica aperfeiçoada combinada com o projeto eletromagnético aperfeiçoado adotado pelo motor e o algoritmo da eficiência elevada FOC (o campo orientou o controle) executado pela garantia do ESC a pressão & a eficiência altas do sistema de propulsão.
Resistência de impacto super
O original quilha-como o projeto da estrutura adotado pela caixa do motor mount/ESC aperfeiçoa a dissipação de calor, melhora a força total. Em particular, protege as peças do motor e faz o motor altamente impacto-resistente. Isso reduz extremamente a possibilidade de deformação/mau funcionamento da estrutura causados pela gota ou pela batida.
| Motor | 1 | ESC | 1 |
| Hélice | 1set | Montagem do motor | 1 |
| Parafusos | 1set | Grupo do diodo emissor de luz | 1 |
| Adaptador de tubo | 1 | 30mm a 28mm |
Especificações
12kg/Axis de Máximo Empurrão (48V, nível do mar)
Bateria recomendada 12S LiPo de LiPo
Peso de decolagem recomendado 3-5kg/Axis (48V, nível do mar)
Peso combinado 720g
Avaliação impermeável IPX7
Temperatura de funcionamento -20℃~50℃
Motor
Diâmetro exterior 70mm
Quilovolt que avalia 180KV
O.D do tubo φ30mm/φ28mm da fibra do carbono (o adaptador do *Tube será precisado)
Carregando o rolamento importado
ESC
| Bateria recomendada de LiPo | 6-12S LiPo | Nível de sinal entrado de PWM | 3.3v/5v (compatível) |
| Frequência do sinal do regulador de pressão | 50-500Hz | Largura de pulso de funcionamento | 1100~1940μs |
| Tensão entrada máxima | 52.2V | Corrente entrada máxima (Cont.) | 80 A (com a boa dissipação de calor) |
| BEC | Construído dentro | Corrente máxima máxima (10s) | 100 A (com a boa dissipação de calor) |
| Furos de montagem do bocal | φ28.4mm-2*M3 | ||
Hélice
Diameter×Pitch 2388
Peso 91g (com a hélice Adpater, única lâmina: 36g)
Introdução
Sistema de energia X6 sem escova de XRotor o pro é um sistema de energia capaz de levar uma carga de
3~5kg (pela linha central) para zangões agrícolas. Pode fornecer a pressão até de 11.9kg e
braços do tubo da fibra do carbono de match28/30mm. É impermeável e dustproof ao padrão IPX7 e
resistente à água da chuva, inseticidas, pulverizador de sal, areia, poeira, lama, solo arenoso, alta temperatura
e impacto. Igualmente caracteriza o algoritmo usado aperfeiçoando o sistema do &motor do ESC de FOC
e fazendo o sistema mais equilibrado, as proteções múltiplas gostam poder-na detecção do auto,
poder-na tensão anormal, aprisionamento da sobrecarga e do motor, e a saída de dados do tempo real
função.
Atenção
• Mantenha sempre seu Dr. um longe da multidão, linhas elétricas de alta tensão e os obstáculos, voam o seu
zangão de acordo com normas de segurança relevantes.
• Nunca aproxime-se a hélice otating de alta velocidade & o motor de r, se não você pode obter ferido.
• Verifique se todas as peças AR e nas boas condições antes do uso de e. Se existe qualquer parte danificada,
contacte por favor a fábrica para a substituição.
• Verifique se qualquer SCR ew para conectar as peças é fraco e os motores AR e horizontais antes
cada voo.
• O diâmetro furado do braço para o sistema de energia X6 é 30mm, se você formiga de w para usar
o tubo de 28mm, a seguir instala o adaptador de tubo (incluído na caixa do produto) no projeto
tubo na montagem do motor primeiramente.
• Você pode mudar a cor clara do grupo do diodo emissor de luz. Nesse caso, você precisa de desmontar
tampa leve e para deslizar em conformidade os interruptores de MERGULHO.
• Você pode enxaguar o motor com água do esh do franco após cada voo para mantê-lo limpo.
A instalação do sistema de energia
• O sistema de energia inteiro foi montado antes que e que sae da fábrica, ele esteja pronto para uso
e você pode diretamente montá-lo em seu zangão agrícola conforme o sentido da rotação
(CW/CCW) marcou no motor.
• O diâmetro furado (do braço) é 30mm, se você quer usar os 28mm a Turquia para ser, a seguir tubo
o adaptador será necessário.
• (Preto/vermelho/branco) o cabo da tri cor é para dados outputting & atualização de firmware do ESC,
(Branco/preto) o cabo bicolor é o cabo de sinal do regulador de pressão, e o fio amarelo é o RPM
fio da saída do sinal.
• O wir e do sinal de dados é outputting a entrada do ottle do thr, saída do regulador de pressão, motor RPM, entrada
corrente atual, de saída, tensão de entrada, temperatura do capacitor, temperatura do MOS, e etc.
• A escala do regulador de pressão do ESC é fixada em 1100~1940μs.
