| Lugar de origem: | China |
|---|---|
| Marca: | NLD |
| Certificação: | ISO9001 CE FCC |
| Número do modelo: | Sinal de adição X9 |
| Quantidade de ordem mínima: | 2set |
| Preço: | Negotible |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 20days |
| Termos de pagamento: | L/C, T/T, D/P, D/A |
| Habilidade da fonte: | 100sets/month |
| Nome: | X9 mais o motopropulsor | Peso de decolagem: | 11~13kgs |
|---|---|---|---|
| Pressão máxima: | 26.5kgs | Bateria: | 14S |
| Corrente de entrada máxima: | 120A | Peso combinado: | 1774g |
| Destacar: | Produtos do UAV IPX7,Produtos do uav do FCC IPX7,Peças do zangão ISO9001 |
||

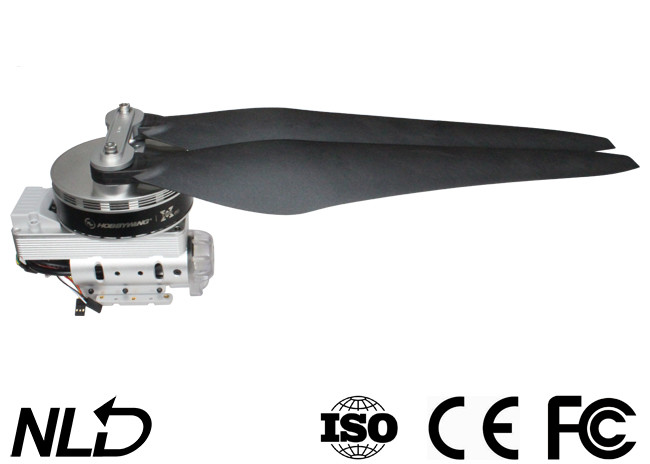

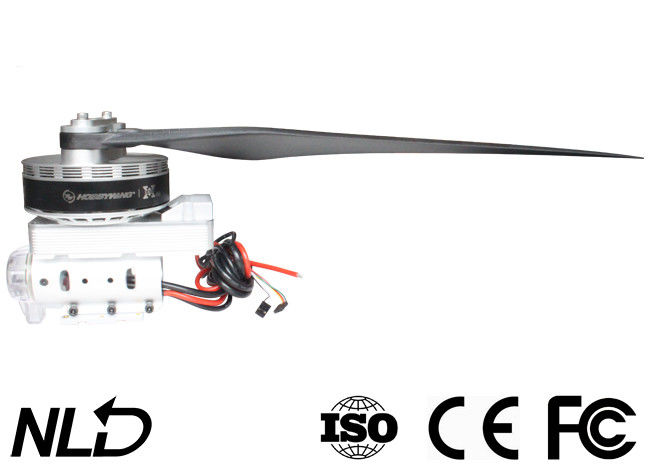

X9 mais Max Power Unit para a avaliação 29kgs IPX7 impermeável máxima do peso de decolagem 11~15kgs do zangão da agricultura
Explicações das proteções
• Proteção da partida:
O ESC interromperá o motor se não liga o motor normalmente dentro de 2 segundos aumentando a entrada do regulador de pressão. Neste caso, você precisa de mover a vara do regulador de pressão de volta à posição inferior e de reiniciar o motor. (Causas possíveis deste problema: a desconexão da conexão pobre entre o ESC e os fios do motor, hélices é obstruída, e etc.)
• Proteção do aprisionamento do motor:
O ESC eliminará sua saída ao motor imediatamente e não a tentará reiniciar o motor quando detecta o motor é travado acima. Nesta circunstância, você precisa de puxar primeiramente a vara do regulador de pressão para a posição inferior e de empurrá-la então ascendente para cancelar o erro e para reiniciar o ESC para recomeçar a saída.
• Proteção da sobrecarga:
O ESC eliminará sua saída imediatamente quando a corrente máxima se aproxima 300A. Reinicia somente depois que você o põe fora e então para trás sobre.
• Proteção da perda do sinal do regulador de pressão:
quando o ESC detecta a perda de sinal para mais de 0,25 segundo, eliminará a saída imediatamente para evitar uma perda mesmo maior que possa ser causada pela rotação de alta velocidade contínua das hélices. O ESC recomeçará a saída correspondente depois que os sinais normais são recebidos.
Especificações
|
Sinal de adição X9 Peso de decolagem 11~13kg; 26.5kg de Máximo Empurrão Sugestão 14S LiPo da bateria Peso combinado 1774g Avaliação impermeável IPX7 Temperatura de funcionamento -20℃~50℃ |
X9 máximo Peso de decolagem 12~15kg; 29kg de Máximo Empurrão Sugestão 14S LiPo da bateria Peso combinado 1970g Avaliação impermeável IPX7 Temperatura de funcionamento -20℃~55℃ |
Motor
|
Sinal de adição X9 Quilovolt que avalia 100KV Tamanho 96x20mm do estator O rolamento importou de Japão |
X9 máximo Avaliação 100 rpm/V do quilovolt Tamanho 96x26mm do estator Diâmetro D40/D45 do tubo O rolamento importou de Japão |
ESC
|
Sinal de adição X9 Bateria recomendada 6-14S LiPo de LiPo PWM entrou o nível de sinal 3.3V/5V (compatível) Frequência 50-500Hz do sinal do regulador de pressão Largura de pulso de funcionamento 1050-1950 Tensão entrada máxima 60.9V Máximo (duração curto) 120A atual entrado O BEC constrói dentro |
X9 máximo Bateria recomendada 6-14S LiPo de LiPo PWM entrou o nível de sinal 3.3V/5V (compatível) Frequência 50-500Hz do sinal do regulador de pressão Largura de pulso de funcionamento 1050-1950 Tensão entrada máxima 60.9V Máximo (duração curto) 150A atual entrado O BEC constrói dentro Furos de montagem para o bocal D28.4mm-2*M3 |
Hélice
|
Sinal de adição X9 DiameterxPitch 36x120inch |
X9 máximo DiameterxPitch 36x120inch |
Carga grande super
A pressão máxima pela linha central pode alcançar 29kg ao emparelhar o sistema de energia x9 máximo combinado que caracteriza um ESC de FOC (controle orientado campo) com uma hélice dobra-capaz de 34 polegadas; este combinado é aplicável a 12-15kg/axis.
Furos & fio funcionais auxiliares do parafuso
Os furos do parafuso invertidos (para o bocal de instalação e de fixação) na parte inferior do sistema de energia x9 máximo combinado e do ESC centrífugo escovado incorporado do bocal (que podem ser conectados ao bocal através do fio) simplificam a instalação para uns zangões mais agrícolas.
Calor-dissipação proeminente & projeto Impacto-resistente
O projeto integrado, que aumenta a área para que a condução de calor permita o uso de um poder mais alto (/input), combinado com o fã centrífugo no rotor do motor para fazer a operação mais seguro combinado do sistema de energia de x9B do.
O projeto impacto-resistente abaixo do ESC absorve o impacto para proteger o motor & o ESC e para reduzir dano ao combinado causado por impactos.
Introdução
O sistema de energia X9 sem escova máximo é um sistema de energia capaz de levar uma carga de 12~15kg (pelo rotor) para zangões agrícolas. Pode fornecer a pressão até de 29kg e de braços do tubo da fibra do carbono do fósforo 40/45mm. É impermeável um dustproof a IPX7 padrão e resistente à água da chuva, aos inseticidas, ao pulverizador de sal, à areia, à poeira, à lama, ao solo arenoso, à alta temperatura e ao impacto. Igualmente caracteriza o algoritmo usado aperfeiçoando o ESC de FOC & o sistema do motor e a fatura do sistema mais equilibrado, proteções múltiplas gostam poder-na detecção do auto, poder-no aprisionamento anormal da tensão, da sobrecarga e do motor, e na função de saída dos dados do tempo real.
Atenção
• Mantenha sempre seu zangão longe da multidão, linhas elétricas de alta tensão e os obstáculos, voam seu zangão de acordo com normas de segurança relevantes.
• Nunca aproxime-se a hélice otating de alta velocidade & o motor de r, se não você pode obter ferido.
• Verifique se todas as peças AR e nas boas condições antes do uso de e. Se existe qualquer parte danificada, contacte por favor a fábrica para a substituição.
• Verifique se qualquer SCR ew para conectar as peças é fraco e os motores AR e horizontais antes de cada voo.
• O diâmetro furado do braço para o sistema de energia X9 máximo é 40/45mm.
• Você pode mudar a cor clara do grupo do diodo emissor de luz. Nesse caso, você precisa de desmontar a tampa leve e de deslizar em conformidade os interruptores de MERGULHO.
• Você pode enxaguar o motor com água do esh do franco após cada voo para mantê-lo limpo.
A instalação do sistema de energia
• O sistema de energia inteiro esteve montado antes que e que sae da fábrica, ele esteja pronto para uso e você pudesse diretamente a montar em seu zangão agrícola conforme o sentido da rotação (CW/CCW) marcasse no motor.
• O diâmetro furado (do braço) é 40mm.
• (Preto/vermelho/branco) o cabo da tri cor é para dados outputting & atualização de firmware do ESC, (branco/preto) o cabo bicolor é o cabo de sinal do regulador de pressão, e o fio amarelo é o fio da saída do sinal do RPM.
• O wir e do sinal de dados é outputting a entrada do ottle do thr, a saída do regulador de pressão, o motor RPM, a corrente de entrada, a corrente de saída, a tensão de entrada, a temperatura do capacitor, a temperatura do MOS, e etc.
• A escala do regulador de pressão do ESC é fixada em 1100~1940μs.
